手持式粉尘检测仪  BLK-FC-S3B

一．概述

BLK-FC-S3B手持式粉尘检测仪主要用于工矿企业中粉尘颗粒物（TSP,PM10,PM2.5,温度,湿度）的浓度检测及超标报警。本仪表将大型公共场所室内，工矿企业，工厂车间或生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

BLK-FC-S3B手持式粉尘检测仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。

二．特点

本仪器体积小,携带方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单，交直流两用等优点。适宜大型工厂，车间场合测量。安全生产，实时监控。

三．适用场合

BLK-FC-S3B手持式粉尘检测仪，该仪器适用于公共场所可吸入颗粒物（TSP,PM1.0,PM2.5,温度,湿度）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测。

四．主要技术指标

     BLK-FC-S3B技术指标

1、粉尘测量档别: TSP,PM10,PM2.5,温度,湿度.

2、粉尘测量范围：TSP：0-50000ug/m3.

PM10：0-2000ug/m3.

PM2.5：0-1000ug/m3.

3、温度测量范围；-30℃~100℃.

4、湿度RH（0－100）％.

5、工作电源：内置高容量6500mAH锂电池可连续工作4小时以上，循环充电使用.配10000mAH充电宝可连接粉尘仪充电。

6、内置无线远传发射模块，可与本公司的无线远传接收模块配合使用，通过接收模块（485通讯）与上位机对接，实现远程发送，接收测量数据。

7、检测灵敏度：0.001mg/m³；重复性误差：≤±3%.

8、空气采样流量：2.L/min (0.1 f t 3/min).

9、工作环境： 温度（-30－75℃）； 湿度RH（20－80）％

10、大屏液晶显示：TSP,PM10,PM2.5,温度,湿度，电池电量。

11、仪器使用寿命大于五年

12、仪表体积：210mm×130 mm×50  mm；

13、密码箱体积：365 mm ×245 mm×100mm。

14、重量：粉尘仪重量约1KG，整套仪表重量约3KG。

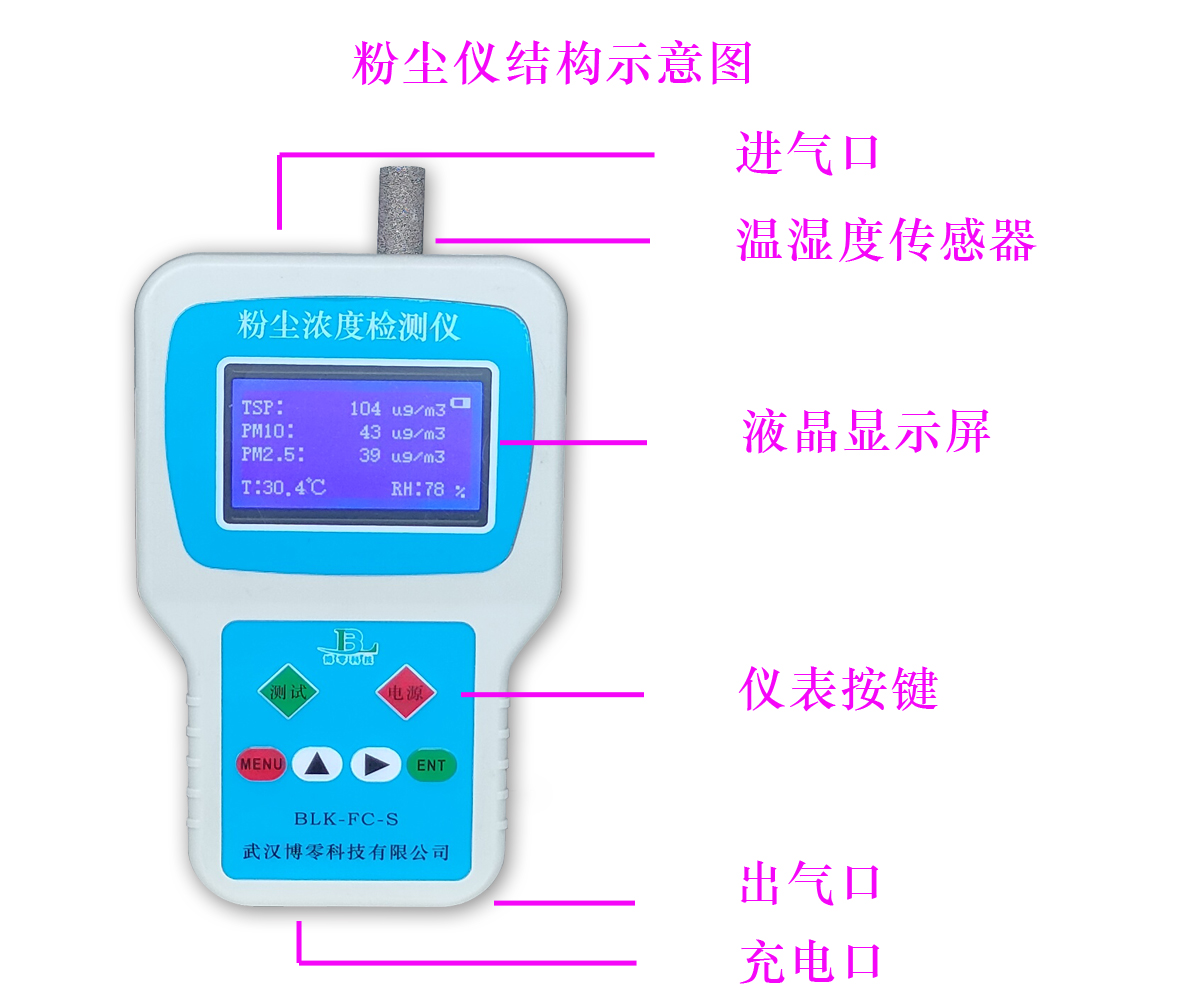

五．仪表结构与液晶显示屏测量显示

 六．   仪表配置

1.手持式粉尘检测仪1台。

仪表配6500mA锂电池，带3A超级快充电路，TYPE充电接口

2.密码外箱一个。

   铝合金外箱，体积：365×245×100mm。密码锁。

3.超级快充充电器，type接口充电线。

   40W,3A充电器，配合粉尘仪的3A快充电路，充电更快。

4.充电宝一个。

   10000mA容量的充电宝，配合粉尘仪使用，测量时长更久。

5.说明书一本

6.合格证一张。

7.无线收发模块一套。

七．仪表操作说明

    1、开关机

            长按  三秒钟，开机。

            长按      三秒钟，关机。

开机画面显示仪表名称，型号，公司名，三秒钟后自动转到测试画面

              注（中间商，代理商，经销商等，可按要求定做开机画面）

2、测试键

            按        开始测试。

            测试分为：单次测量

                                        间隔测量

                             连续测量

            测试设置见后面详细说明

       3．仪表设置

        设置菜单进入

             当按下“ ”时，光标停留在“返回”下面。

  按 “   ”，光标循环移动。

当光标停留在“报警设置”上，

 按“   ”，画面转到“报警设置”画面。

A：报警上限设置：

按“    ”移动光标，移动需要设置的参数上面，

按“    ”设置各个报警值。

设置完参数后按“     ”，将光标移到“确定”上面，

按“   ”后，参数保存并返回到参数设置画面。

所设的上限报警只要有一个参数达到设定值时，报警器就会启动报警。

B.系数设置

当光标停留在“系数设置”上，

按“   ”，画面转到“系数设置”画面。

按“   ”移动光标，移动需要设置的参数下面，

按“   ”设置各个系数值。

设置完参数后按“  ”，将光标移到“确定”上面，

按“    ”后，参数保存并返回到参数设置画面。

C. 485通讯地址设置

当光标停留在“通讯设置”上，

按“    ”，画面转到“通讯设置”画面。

按“    ”移动光标，移动需要设置的参数下面，

按“    ”设置仪表地址。

设置完参数后按“     ”，将光标移到“确定”上面，

按“    ”后，参数保存并返回到参数设置画面。

D. 测试设置

当光标停留在“测试设置”上，

按“      ”，画面转到“测试设置”画面。

按“     ”移动光标，移动需要设置的参数下面，

按“      ”设置测试相关参数。

设置完参数后按“    ”，将光标移到“确定”上面，

按“     ”后，参数保存并返回到参数设置画面。

单次测试

     表示按下测试键后只测量一次，单次测量时长为所设时长

重复测试

     测试时长：表示单次测量的时长。

     间隔时长：表示两次测试中间的间隔时长。

连续测试

     表示仪表长时间连续测试，

E.无线远传信号的发送

          发送无线远传信号就是将粉尘检测仪所检测的结果以无线传输形式发送至上位机。

       单次测量时的数据发送：

       仪表内置无线发射模块，仪表当次测试结束后，

同时按下“      ”+“      ”发送键，

此时将当前检测的数据发送至我公司的接收模块内，由接收模块转换成485通讯信号，再连接上位机，通过监控软件来监控现场粉尘仪传过来的实时粉尘浓度数据。

重复测量时的数据发送：

    此状态时，无须按任何键，当仪表每次检测数一组数据时仪表自动发送一组数据至接收模块，发送数据的次数和间隔时处决于仪表所设置的重复测试时长和重复测试间隔时长。

连续测量时的数据发送：

此状态时，无须按任何键，仪表实时发送数据。

粉尘检测仪无线远传实时在线监控系统

一、  现场粉尘检测仪安装，通电，设置好仪表通讯地址。

二、监控软件安装

1.监控软件由我公司提供.请与我公司联系索取。

2.在软件文件夹中找到“Runsetup”，安装到电脑中，安装完后，桌面会出现“Touchvew”的图标。

3.安装驱动。

4.将现场安装的粉尘检测仪485通讯用信号线并在一起,连到485转USB模块上与电脑连接。

三、软件设置

1.双击桌面安装的软件图标，电脑显示

点击“登陆系统”，此时输入用户名和密码就可进入监控系统。

用户名和密码由我公司提供，如果想要更改用户名和密码，可与公司技术人员联系，或进入软件开发系统自行更改即可。

2、进入监控画面

此画面可根据用户来制作所需的功能画面

例如：

将监控软件中No.1车间的通讯地址设置为1，

             No.2车间的通讯地址设置为2，

No.3车间的通讯地址设置为3，

     当您在No.1车间进行粉尘检测时，只需将粉尘仪通讯地址设置为1，此时监控软件画面就会出现粉尘仪测量的数据，

  通过监控软件制作一个EXCEL表格库文件，记录各车间各时段所检测的数据报表，这样就比有些厂家的仪表自带储存功能的效果方便多了。
