  仪 表 名 称:外贴式超声波热量计


型号:BLCS-L-F2R


原理:超声波

测量介质:可测导电、非导电均流(液)体。如:离子水、海水、酸碱液、食物油、汽油、煤油柴油、机用油、酒精、啤酒等能                传播超声波的均匀液体。

流速范围:032m/s

输出方式:4-20mADC 通讯:RS232/485接口


管径:φ20mm~φ3000mm

衬材:环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶胶木、聚四氟乙烯。

管材:钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。

大屏液晶显示:显示瞬时流量、瞬时流速

环境温度:-20℃~80℃ (电子部件)

介质温度:-20℃~120

精确度:满量程的 ±1%

工作电源:85~264VAC或隔离24VDC

防爆等级:EXdBT4

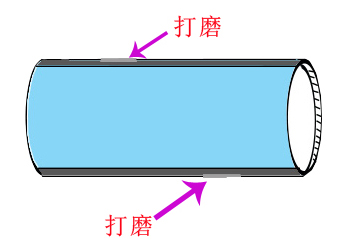

1、安装前首先应选择管材致密部分进行传感器安装,然后将管外欲安装传感器的区域清理干净,除掉锈迹油漆,如有防锈层也应去掉,最好用角磨机打光,再用于净抹布蘸丙酮或酒精擦去油污和灰尘。

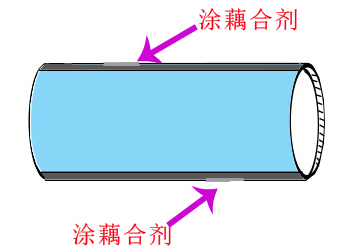

2、然后在欲安装传感器的中心周围管壁涂上足够的耦合剂,





3、将两传感器与信号线接好,上下游区分好,然后把传感器紧贴在管壁上并捆绑好,千万注意在贴好的传感器和管壁之间不能有空气泡及沙砾。外缚式传感器安装间距以两传感器的最内边缘距离为准(参见安装示意图),间距的计算方法是首先在菜单中输入所需的参数以后,查看窗口 M25所显示的数字,并按此数据安装传感器.






4.在供水管和回水管上各装一支PT100热电阻


安 装 方 法

1、 安装距离


外缚式传感器安装间距以两传感器的最内边缘距离为准(参见安装示意图),间距的计算方法是首先在菜单中输入所需的参数以后,查看窗口 M25所显示的数字,并按此数据安装传感器。


2、 安装方式


外缚式传感器的安装方式共有四种。分别是V法、Z法、N法和W(详见安装示意图)

一般情况下,安装管径在DN15DN200mm范围内可优先选用V法,在V法测不到信号或信号质量差时可选用Z法,管径在DN200mm以上或测量铸铁管时应忧先选用Z法,N法和W法是较少使用的方法,通常适合DN50mm以下的细管道安装。



产 品 简 介

        可广泛应用于石油化工、冶金、电力、水利、自来水公司,能源监测等几乎所有液体的在线计量与系统监测,实现各类流体的流通、流量、累积量及热量的计量与检测及流量开关、流体辨别等功能。

1、安装方便简单,解决了其它原理的流量计在安装时必须断管,停产的难题

2、明显的价格优势,价格与管径无关,当管径>φ500mm时,其造价是电磁流量计的几分之一。

3、节省运费,安装费用。

4、可不断流安装,厂家提供专用打孔设备指导安装。

5、传感器收发信号时不受粘附物、油渍、乳状物影响。

6、低电压激发传感元件使用寿命长。

7、可测双向流,最小流速≤0.05mm/s

      8、测量液体可以是导电或非导电介质


技 术 参 数


名称

 外贴式超声波流量计

型号

   BLCS-L-F2R

原理

 超声波原理

测量介质

 可测导电、非导电均流(液)体。如:离子水、海水、酸碱液、食物油、汽油、煤油柴油、机用油、酒精、啤酒等能传播超声波的均匀液体。

流速范围:

 032m/s

大屏液晶显示

  显示瞬时流量、积累流量瞬时热量、积累

环境温度

 -20℃~80℃ (电子部件)

介质温度

 -20℃~120℃

管径:

 φ20mm~φ3000mm

精确度

 满量程的 ±1%

工作电源

 直流12V36V.DC或~220VAC

输出方式

   4-20mADC 通讯:RS232/485接口


检测点的选择
传感器的安装方式

1.检测点的测量条件

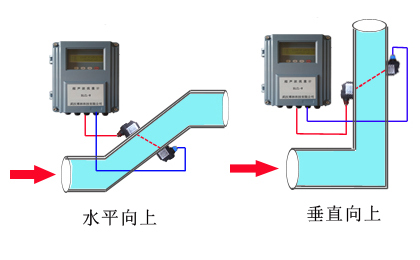

      选择充满流体的材质均匀质密、易于超声波传输

   出的管段,如垂直管段或水平管段。












2.检测点的安装要求

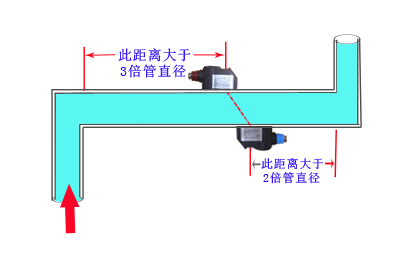

   安装距离应选择上游大10倍直管径、下游大

5倍直管径以内无任何阀门.弯头、变径等均匀的直管

段,安装点应充分远离阀门、泵、高压电和变频器等干

扰源。










   3.检测点的避端

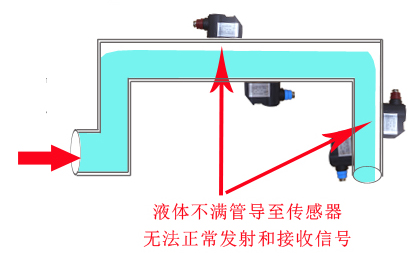

   避免安装在管道系统的最高点或带半满管的管道,

流有自由出口的竖直管道上(流体向下流动)。

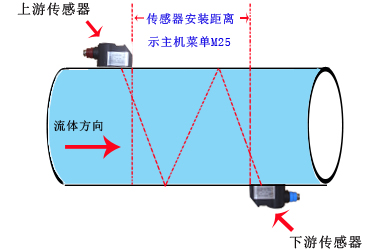

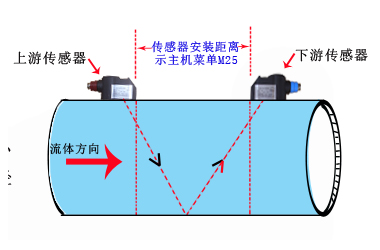

V法(常用的方法)

一般情况下,V法是比较标准的安装方法,使用方便,测量准确,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围约DN15mmDN400mm

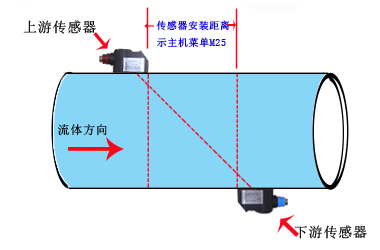

Z法(最常用的方法)

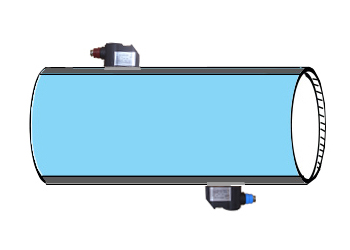

当管道很粗或液体中存在悬浮物.管内壁结垢大度或衬里太厚等原因,造成V法安装信号弱,机器不能正常工作时,就需要选用Z法安装,Z法的特点是超声波在管道中直接传输,没有反射(称为单声程);信号衰耗小。

Z法可测管径范围为 100mm6000mm。现场实际安装时,建议200mm以上的管道都要选用Z法(这样测得的信号最大)。



N法(不常用的方法)

N法的特点是通过延长超声波传输距离来提高测量精度。使用N法安装时,超声波束在管道中反射两次穿过流体三次(称为三声程),适用于测量小管径管道。
