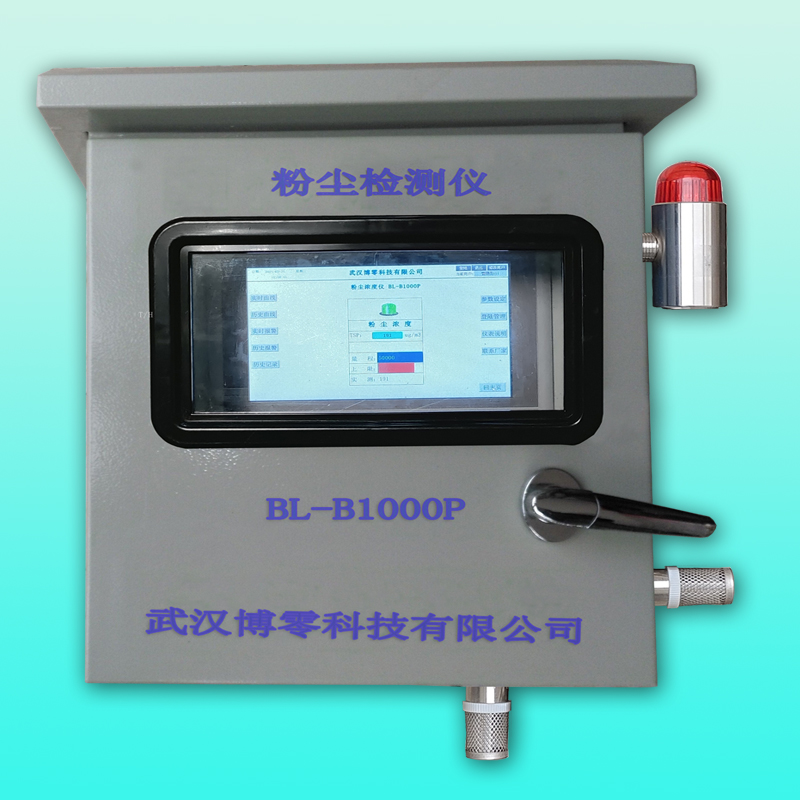

壁挂式粉尘检测仪BL-B1000P

一． 概述

BL-B1000P型壁挂式粉尘检测仪，使用激光散射原理，能得到空气中1～100微米悬浮颗粒物质量浓度，使用进口高性能激光器与超灵敏感光系统，数据稳定可靠，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

二.主要技术指标

1、仪表显示：TSP。

2、仪表量程： TSP：0.001~1000.000mg/m³,

3、供电电源：仪表同时具有多路多规格电源供电

交流220VAC

直流12VDC~48VDC，

4、显示：触摸屏，155mm*85mm。

5、传感器：传感器为激光传感器。

6、仪表外壳：铁外壳

7、检测灵敏度：0.001mg/m³；重复性误差：≤±5%；

8、具有粉尘浓度超标报警设定功能，可自行设置超高浓度报警值，外置声光报警器，及开关量输出可连接外部排风扇，当粉尘浓度超高时自动启动排风扇，使空间的粉尘浓度降低。

9、输出方式：

RS485通讯接口,

4~20mA电流输出。

一路12V有源开关量输出（常开），

一路无源开关量输出（常开），

10 、通过监控软件，实现无线远传信号，远程监控，历史曲线，实时曲线，历史数据报表，实时数据报表等查询功能，可打印检测结果。

11、仪器正常使用寿命大于五年。

12、内置高性能吸风风扇，使激光传感器内处于负压状态，不易积灰。

13、体积：400mm×450 mm×200mm。

14、重量；约5KG；

三．应用

广泛应用于粮食加工车间，饲料生产加工车间，金属打磨抛光车间，煤粉磨粉车间，煤粉仓库，工地、道路、石子加工厂，烟花爆竹，人口密集的场所，公共场所等。

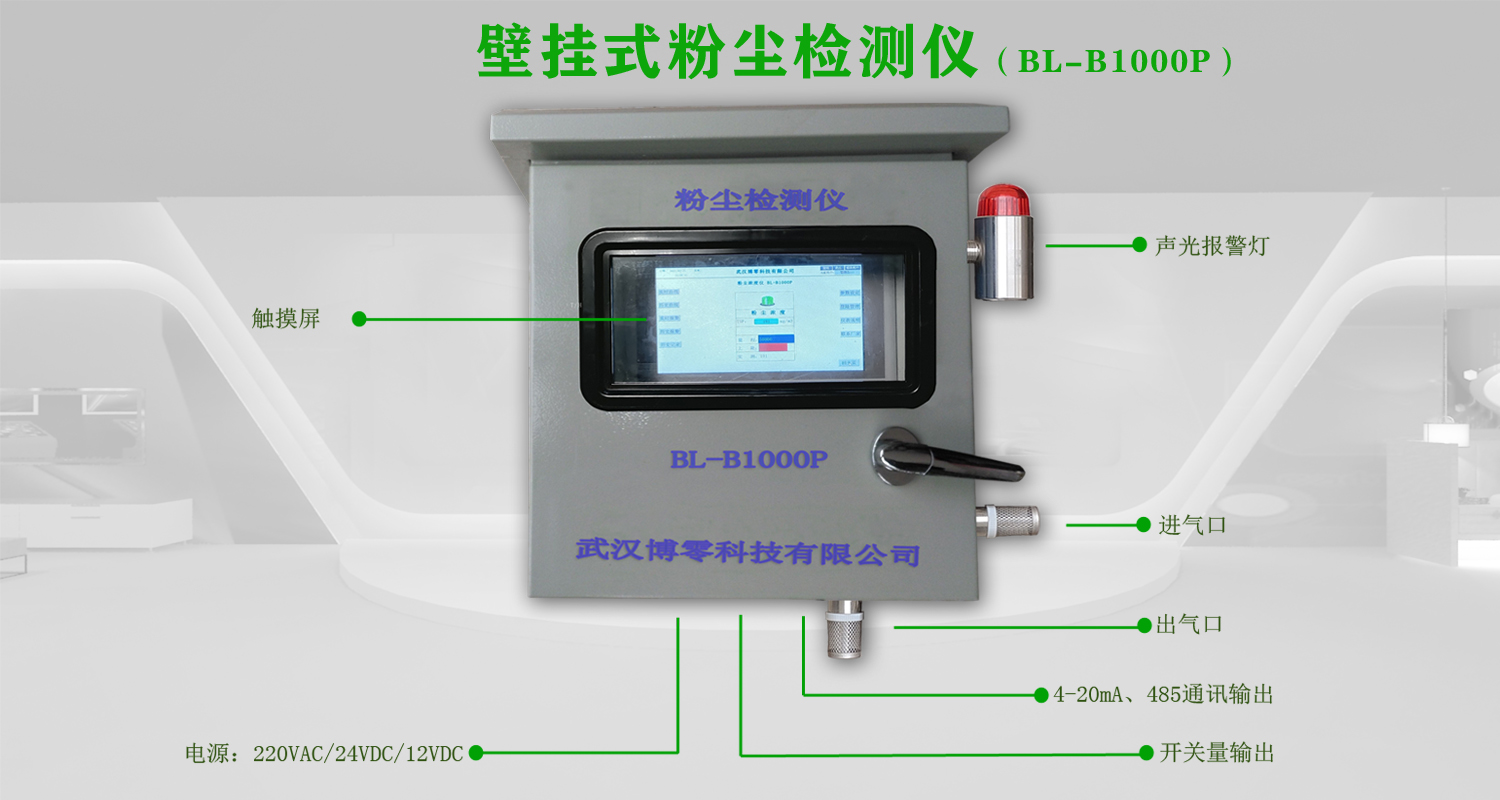

四．仪表结构示意图

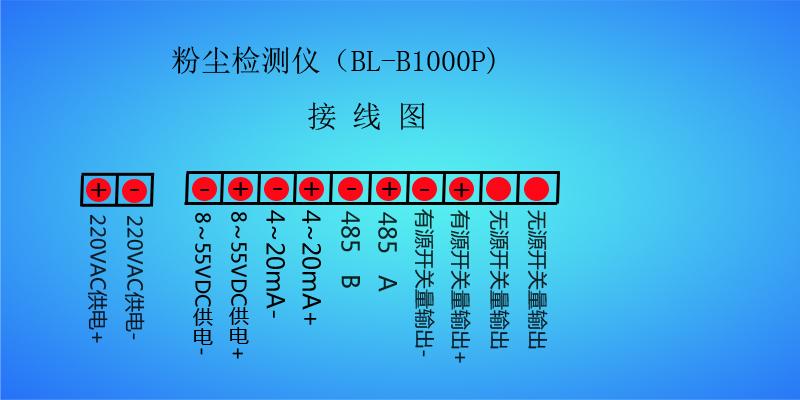

五．仪表接线图

六．仪表安装

    1.将粉尘检测仪安装在需要检测的区域内粉尘浓度较高的地方，用螺丝或支架固定即可 。

2.根据仪表供电要求给仪表提供电源。

3.通电后无须设置（出厂已设置好相关参数），仪表就正常检测。

七．仪表与外部设备连接。

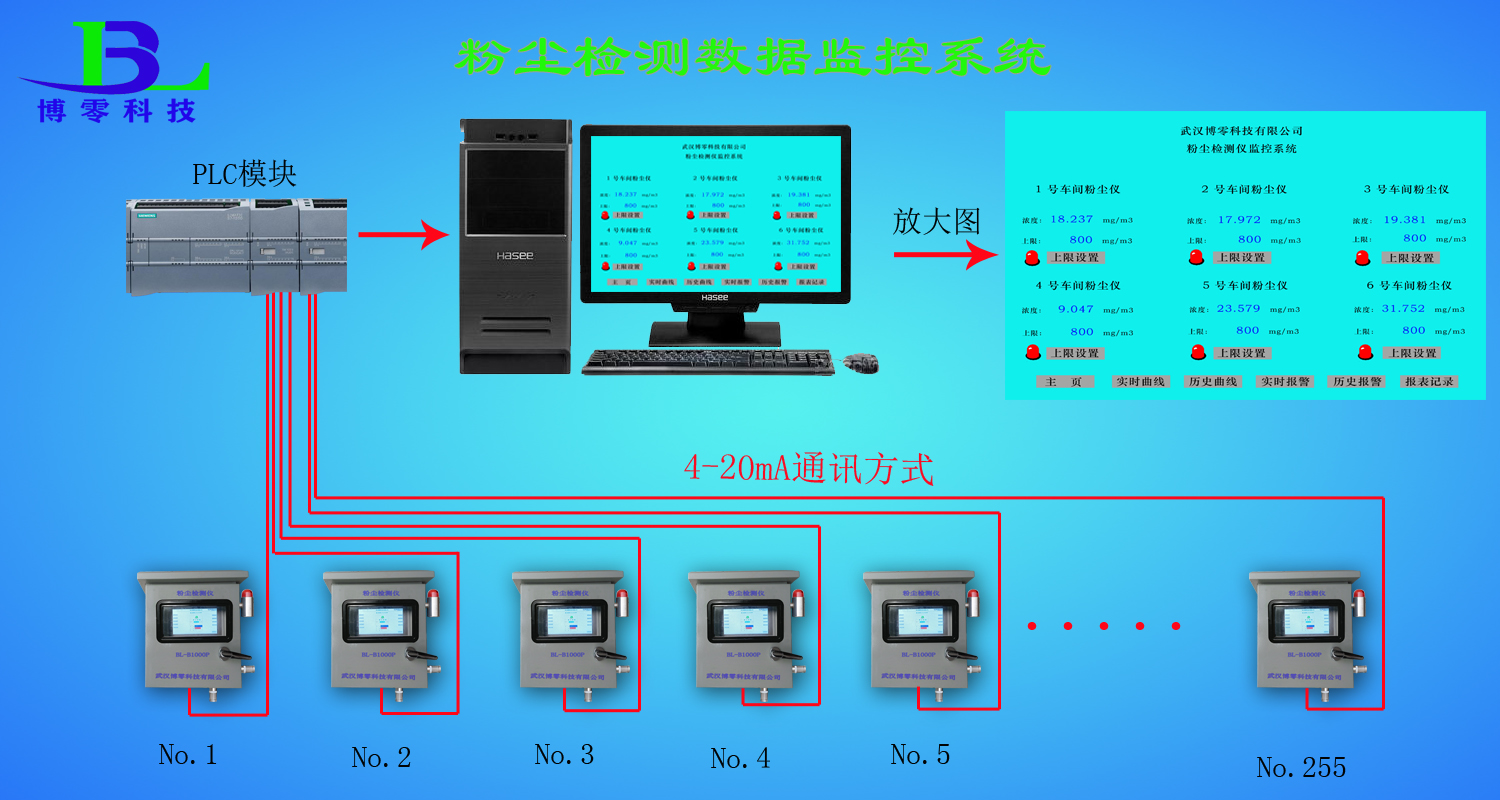

1、4~20mA电流输出模式。

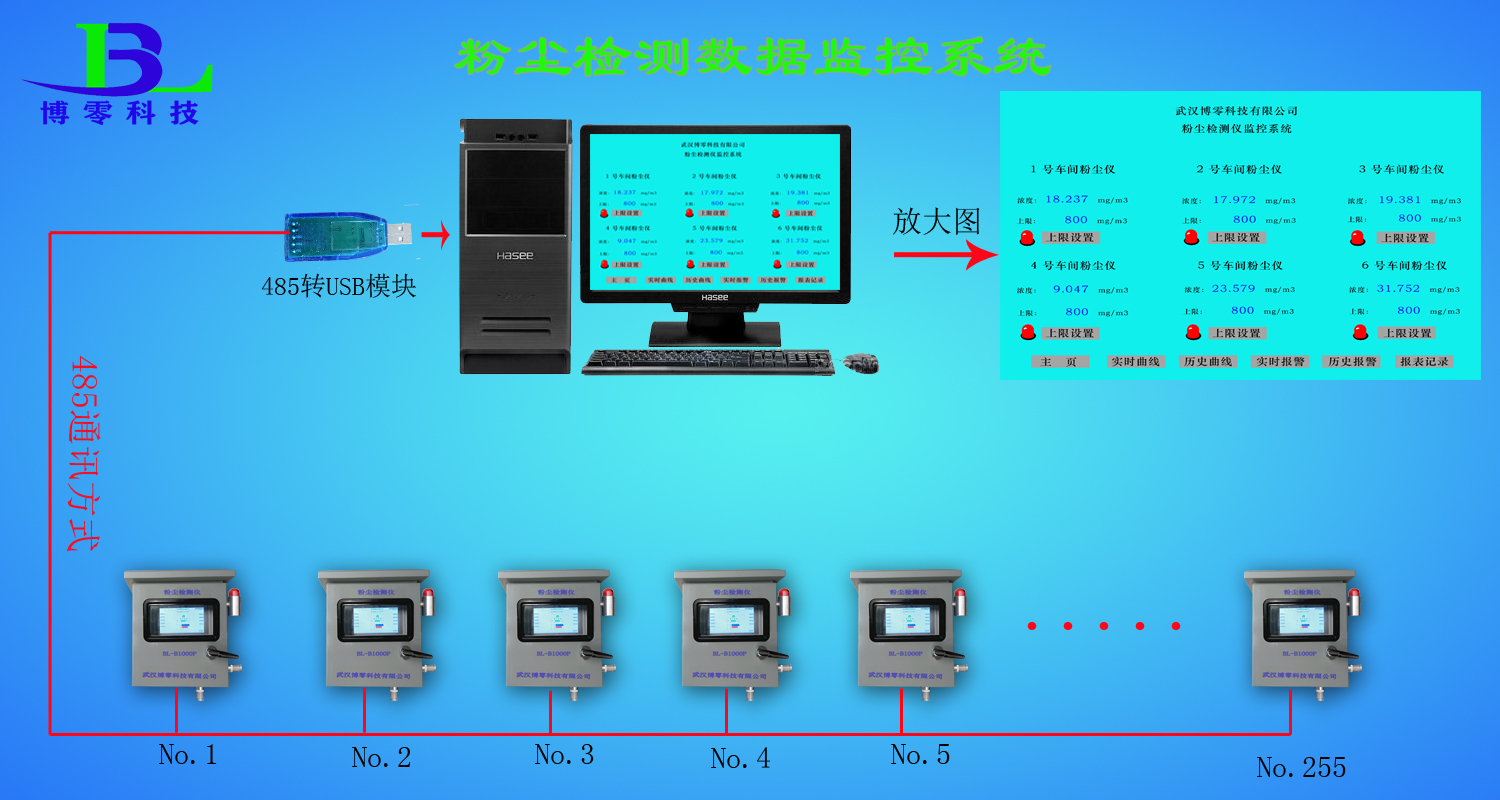

2、RS485通讯输出模式

信号线连接RS485通讯输出模式

八．在线式粉尘检测仪安装及调试方法

   1．仪表按要求安装在需要检测的场所。

2．接好电源（注意看仪表是220V或24V供电）

3．输出（看输出另端设是RS485通讯还是4~20mA电流输出）

4．仪表上电。

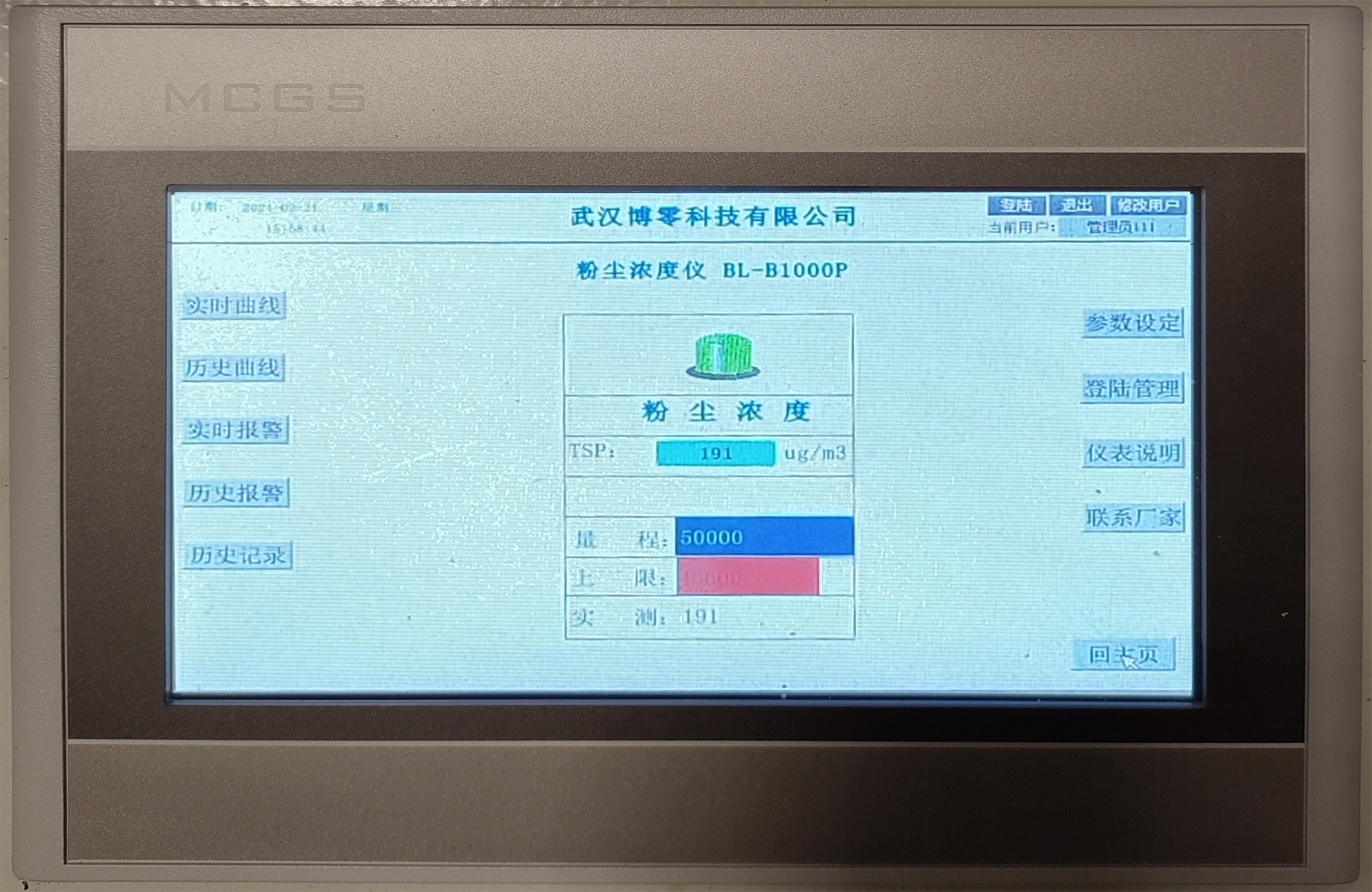

5．出现开机画面为

    开机画面显示仪表名称，型号，公司名，三秒钟后自动转到测试画面。
