插入式超声波热量计    型号：BLCS-L-C-R

插入式超声波热量计原理：

一、工作原理

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：

其中  0为声束与液体流动方向的夹角

M为声来在液体的直线传播次数

D为管道内径

Tup为声束在正方向上的传播肘间

  Tdown为声束在逆方向上的传播时间

                              △T－Tup－Tdown时差

                                                      其中  F为瞬时流量（单位：立方米/小时）

D为管道的内径（单位：米）

V为流速（单位：米／秒）

二、特点：

1、安装方便简单，解决了其它原理的流量计在安装时必须断管，停产的难题

2、明显的价格优势，价格与管径无关，当管径＞φ500mm时，其造价是电磁流量计的几分之一。

3、节省运费，安装费用。

4、可不断流安装，厂家提供专用打孔设备指导安装。

5、传感器收发信号时不受粘附物、油渍、乳状物影响。

6、低电压激发传感元件使用寿命长。

7、可测双向流，最小流速≤0.05mm/s

8、测量液体可以是导电或非导电介质

三、技术参数：

1、流速范围：0～32m/s

2、管径：φ20mm～φ3000mm

3、供电方式：直流12V～36V.DC或～220VAC

4、输出方式：4-20mADC 通讯：RS232/485接口

5、管材：钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。

6、衬材：环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶胶木、聚四氟乙烯。

7、压力范围：≤1.6Mpa

8、仪表准确度：1％FS（调校准后可达0.5级）

9、供电方式：85～264VAC或隔离24VDC

0、工作温度：≤120℃

11、防爆等级:EXdⅡBT4

12、其它功能：可记录前64天，前64个月，前5年的累积流量和工作状态，可记录前64次上，断电时间和流量，并可实现流量和自动或手动补加。

13、测量介质：0.水  1.海水  2.煤油  3.汽油  4.燃料油  5.原油  6.丙烷（－ 45度）  7.0度丁烷  8.其它   9.柴油  10.蓖麻油  11.花生油   12.90号汽油 13.93号汽油  14.酒精   15.125度高温水

四、用途

    可广泛应用于石油化工、冶金、电力、水利、自来水公司,能源监测等几乎所有液体的在线计量与系统监测，实现各类流体的流通、流量、累积量及热量的计量与检测及流量开关、流体辨别等功能。

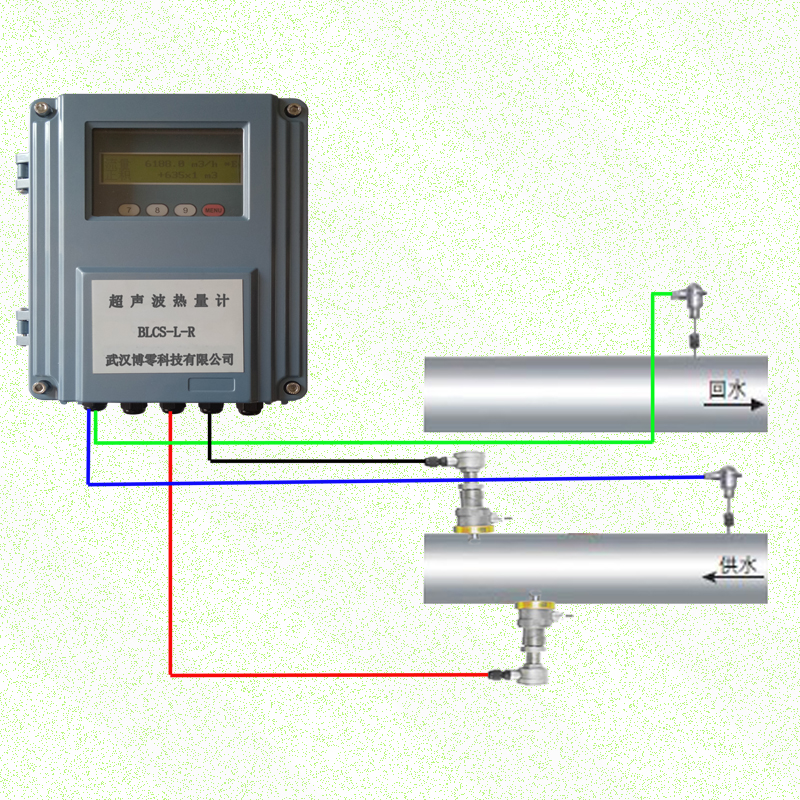

五、主板接线图及外形尺寸图

主板接线图及外形尺寸图\

六、安装点的选择

1、检测点的测量条件

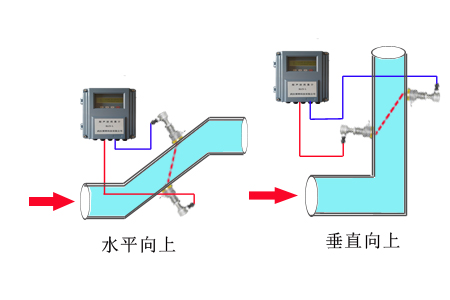

          选择充满液体的材质均匀质密、易于超声波传输的管段、如垂直或水平管段。

2、检测点的安装要求

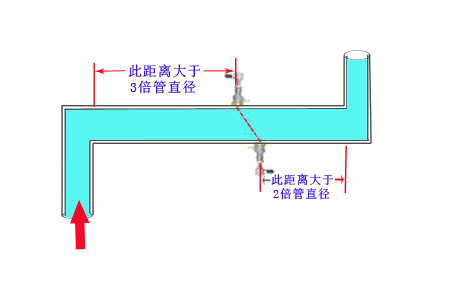

          安装距离应选择上游大于3倍，下游 大于2倍直管径，直管径内无阀门，泵、弯头，等

3、检测点的避端

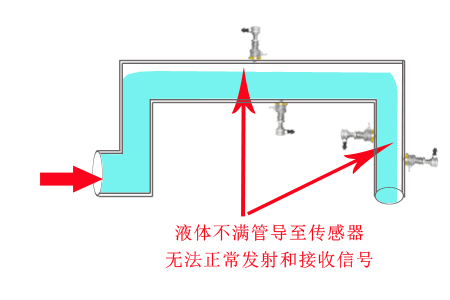

          避免安装在管道系统的最高点或半满管的管道上。

七、传感器的安装方式

1、 安装距离

外缚式传感器安装间距以两传感器的最内边缘距离为准（参见安装示意图），间距的计算方法是首先在菜单中输入所需的参数以后，查看窗口 M25所显示的数字，并按此数据安装传感器。

2、 安装方式

外缚式传感器的安装方式共有四种。分别是V法、Z法、N法和W法(详见安装示意图)。

一般情况下，安装管径在DN15－DN200mm范围内可优先选用V法，在V法测不到信号或信号质量差时可选用Z法，管径在DN200mm以上或测量铸铁管时应忧先选用Z法，N法和W法是较少使用的方法，通常适合DN50mm以下的细管道安装。

V法（常用的方法）

一般情况下，V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围约DN15mm－DN400mm。

Z法（最常用的方法）

当管道很粗或液体中存在悬浮物．管内壁结垢大度或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装，Z法的特点是超声波在管道中直接传输，没有反射（称为单声程）；信号衰耗小。

Z法可测管径范围为 100mm－6000mm。现场实际安装时，建议200mm以上的管道都要选用Z法（这样测得的信号最大）。

N法（不常用的方法）

N法的特点是通过延长超声波传输距离来提高测量精度。使用N法安装时，超声波束在管道中反射两次穿过流体三次（称为三声程），适用于测量小管径管道。

3、传感器接线图

注意事项：

    1、安装时必须把欲安装传感器的管道区域清理干净，使之露出金属的原有光泽；

    2、超声波信号电缆的屏蔽线可悬空不接，不要与正、负极（红、黑线）短路；

    3、传感器接好线后必须用密封胶（耦合剂）注满，以防进水.

    4．传感器注满密封胶盖好盖后，必须将传感器屏蔽线缆进线孔拧好锁紧，以防进水；

    5捆绑传感器时应将夹具（不锈钢带）固定在传感器的中心部分，使之受力均匀，不易

滑动；

    6传感器与管道的接触部分四周要涂满足够的耦合剂，以防空气、沙尘或锈迹进入，影

响超声波信号传输。

八、插入式传感器的安装方法

    新一代超声波流量计/热量计的插入式传感器是集外缚式传感器与管段式传感器二者优点于一身的产品，其特点为：

    1、插入式传感器的超声波发射晶体与被测量液体直接接触，提高了测量精度和机器的运行稳定性；

    2、解决了由于管道内壁结垢或腐蚀严重时，使用外缚式传感器信号弱．测量不正常的难题，并且可以在水泥管、玻璃钢管等不可焊接或不能传输超声波信号的管道上安装。

    3、解决了由于外缚式传感器长时间使用，造成耦合剂干燥而影响超声波信号不能正常传输、不能正常工作等问题。

    4、现场安装使用专用开孔工具，可以在带压不停水的情况下在被测管道上打孔安装，使传感器和被测介质直接接触从而实现流量的测量，并保证了生产正常稳定的运行、无压力损失等特点，日后维护也无需停水；

    5、相对电磁流量计，在大口径管道上使用既经济实用、又提高了测量的精确性、可靠性。

插入式传感器共有两种型号可供选择：

    安装管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，如用户订货时遇到此类型情况，请告知厂家待安装管道的精确外径，以防漏水。

6、 安装工具

    安装插入式传感器需要本公司提供的专用开孔定位工具（最好是可高层调速）、扳手及改锥等工具。

 7、安装距离

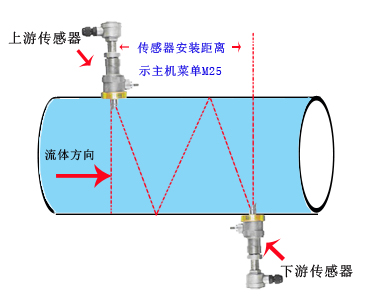

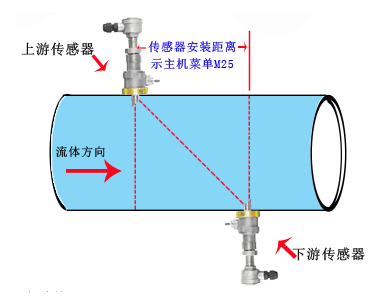

    插入式传感器安装间距以两传感器的中心沿管轴方向的距离为准（详见示意图），间距的计算方法是首先在菜单中输入所需的参数以后，查看窗口 25所显示的数字；并按此数据安装传感器。

8、安装方式

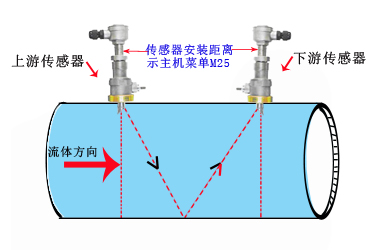

    插入式传感器安装方式只有一种，即Z法，通常管径在DN80mm以上都可使用。

9、安装点定位

    将管道参数输入主机，计算出安装距离L（L=内径=9.113mm），然后根据安装距离定出两个传感器的位置（两个传感器一定要保证在同一轴面上），安装距离为两个传感器的中心距。

10、焊接球阀底座（如图7）

    对于可焊接管材（如钢、不锈钢等）只需将球阀底座直接焊在管道外壁上（不锈钢管材需焊接不锈钢底座，定货时请注明）。焊前必须将焊点附近的管道表面处理干净，除掉锈迹油漆，如有防锈层的也应去掉，并用抹布蘸丙酮或酒精擦去油污和灰尘，然后焊接即可，但必须保证球阀底座中心点与A和B两点重合，焊接时注意一定不要夹杂气孔，以防漏水，甚至断裂。

对于不可直焊接管材（如铸铁、水泥管等），需采用定制的专用管箍固定（带密封用胶垫），球阀底座已事先焊在管箍上，将管箍直接紧固到被测管道上，保证球阀底座中心点与A和B两点重合，然后将球阀紧固在已焊有底座管箍上，一定要密封好。

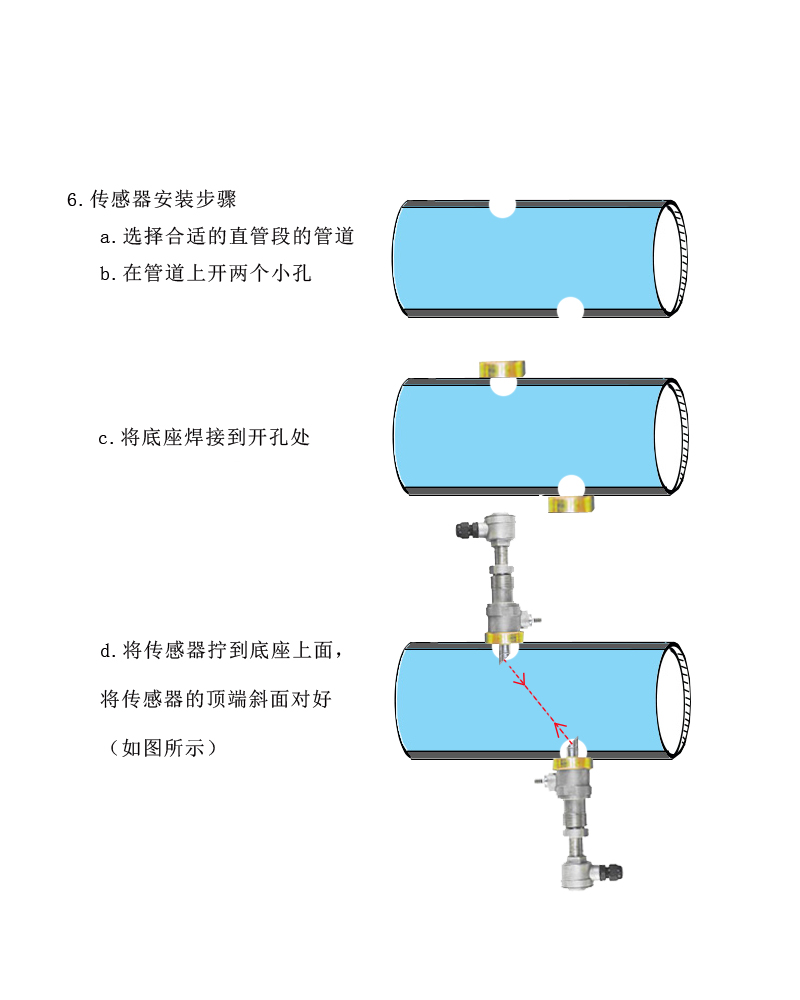

11、传感器安装

在选择好直管段的管道上，

开孔（DN25）

    安装距离示主机菜单（M25）

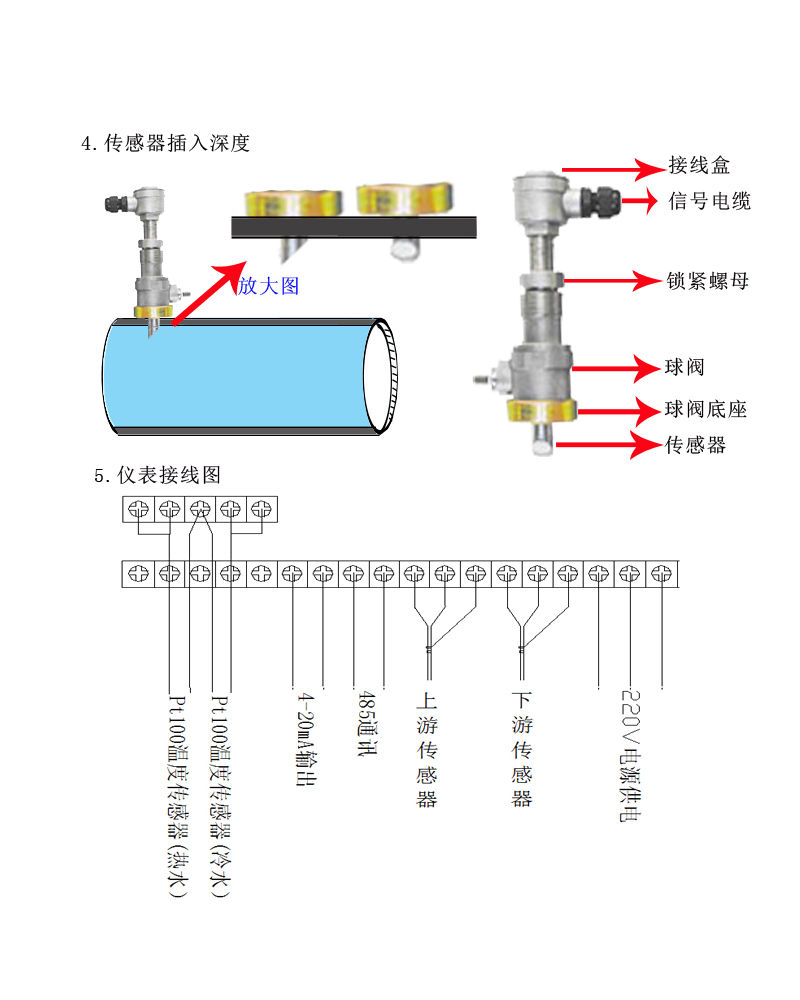

13、接线

    接线完毕后，锁紧进线孔螺母（注意密封垫不要丢失），最后拧紧密封盖，防止漏水。
