外缚式超声波流量计    型号：BLCS-L-F

工作原理

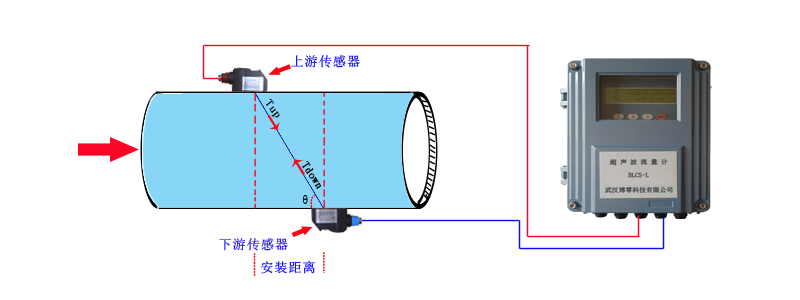

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收声波所需的时间完全相同（唯一可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：

其中  0为声束与液体流动方向的夹角

M为声来在液体的直线传播次数

D为管道内径

Tup为声束在正方向上的传播肘间

  Tdown为声束在逆方向上的传播时间

△T－Tup－Tdown时差

                                       其中  F为瞬时流量（单位：立方米/小时）

D为管道的内径（单位：米）

V为流速（单位：米／秒）

概述：

超声波流量计利用了低电压，多脉冲差原理，采用高精度和超稳定的双平衡信号差分发射，来测量顺流和逆流方向的超声波传输时间，根据时差计算出流速。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接收超声波所需的时间完全相同。

显示：

  瞬时流量 瞬时热量  瞬时流速

累积流量  累积热量 温度

特点：

★ 安装方便简单，解决了其它原理的流量计在安装时必须断管，停产的难题

★明显的价格优势，价格与管径无关，当管径＞φ500mm时，其造价是电磁流量计的几分之一。

★节省运费，安装费用。

★可不断流安装，厂家提供专用打孔设备指导安装。

★传感器收发信号时不受粘附物、油渍、乳状物影响。

★低电压激发传感元件使用寿命长。

★可测双向流，最小流速≤0.05mm/s

★测量液体可以是导电或非导电介质

★    可实现无线传真功能，通过无线网络将现场所测量的数据传输到监控室内。

技术参数：

★流速范围：0～32m/s

★管径：φ20mm～φ3000mm

★压力范围：≤1.6Mpa

★仪表准确度：1％FS（调校准后可达0.5级）

★供电方式：直流12V～36V.DC或～220VAC

★输出方式：4-20mADC，通讯：RS232/485接口

★工作温度：≤120℃

★防护等级：IP65

★防爆等级:EXdⅡBT4

★其它功能：可记录前64天，前64个月，前5年的累积流量和工作状态，可记录前64次上，断电时间和流量，并可实现流量和自动或手动补加

测量介质：

可测导电、非导电均流（液）体。如：离子水、海水、酸碱液、食物油、汽油、煤油柴油、机用油、酒精、啤酒等能传播超声波的均匀液体。

外缚式传感器：

外缚式传感器 指在被测管道上得用专用固定工具在不停产的情况下在线安装，从而实现流量测量的一种安装方式，具有不停产安装免维护，与管径无关，无压力损失等特点。
